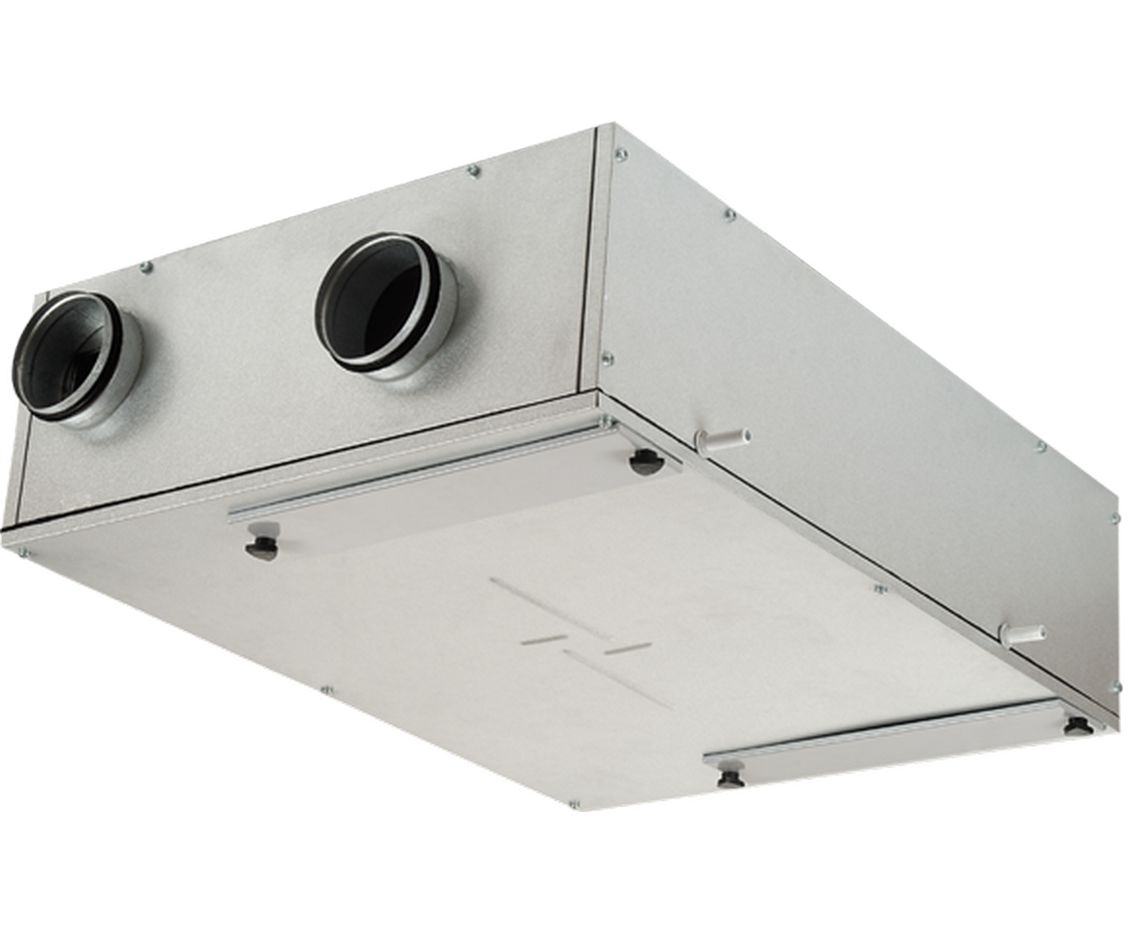

Припливно-витяжна установка Вентс ВУТ 350 ПБ ЕС Л А14

опис

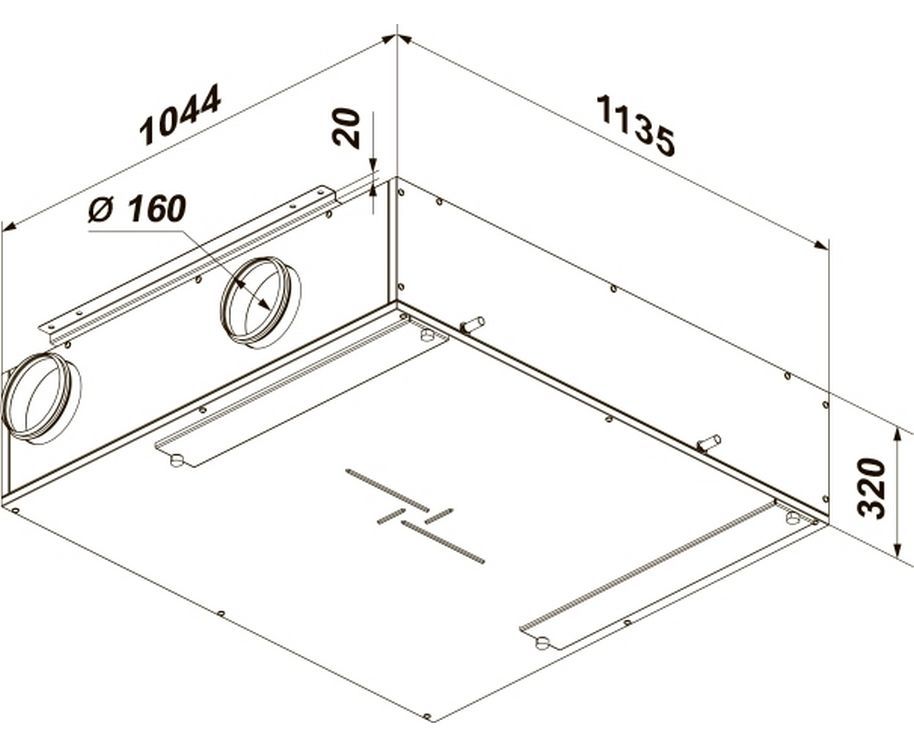

Припливно-витяжні установки ВУТ ПБ ЄС є повністю готові вентиляційні-онние агрегати, що забезпечують фільтрацію і подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через високоефективний пластинчастий рекуператор. Сумісні з круглими повітроводами номінальним діаметром 125 і 160 мм.

корпус
Корпус виготовлений з оцинкованої сталі з внутрішньої тепло- і звукоізоляцією з мінеральної вати товщиною 40 мм.

Фільтр
Для фільтрації припливного і витяжного повітря в установці є два панельних фільтра з класом очищення G4. Опціонально можуть бути встановлені фільтри з класом очищення F7.

Вентилятори
Використовуються високоефективні електронно-комутовані (ЄС) мотори з зовнішнім ротором і загнутими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЄС мотори забезпечують високу продуктивність і регулювання швидкості у всьому діапазоні швидкостей обертання. Безсумнівною перевагою ЄС мотора є високий ККД (до 90%).

рекуператор
В установках застосовується протиточний рекуператор з алюмінію з високою ефективністю теплообміну. Під блоком рекуператора розташований піддон для збору і відводу конденсату, як в горизонтальному, так і у вертикальному положенні установки. Для запобігання обмерзання рекуператора в холодний період року установки обладнані системою активного захисту. За датчику температури відбувається зупинка припливного вентилятора, при цьому теплий витяжної повітря прогріває рекуператор. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі. Рекуператор легко знімається для чищення.

байпас
Установки оснащені 100% байпасом для охолодження вентильованого приміщення за рахунок подачі холодного повітря з вулиці.

Управління та автоматика
Установки укомплектовані вбудованою системою автоматики. У комплект поставки входить багатофункціональна панель управління і комунікаційний кабель довжиною 10 м.

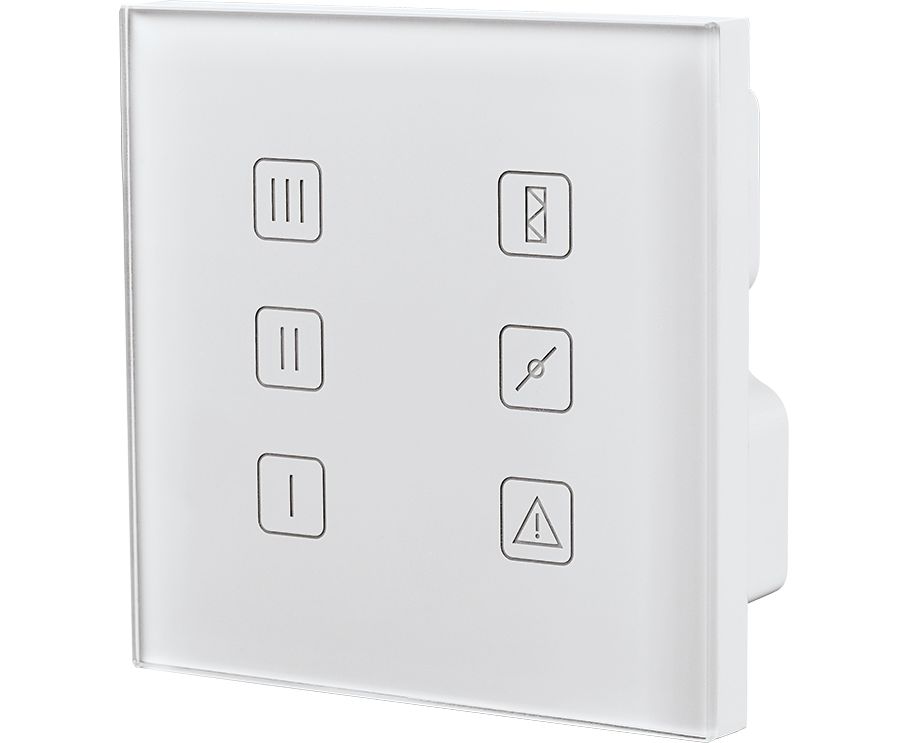

Сенсорна панель управління (A14)
Установки ВУТ 160 ПБ ЄС А14 і ВУТ 350 ПБ ЄС А14 оснащені панеллю керування A14 з сенсорним екраном і LED індикацією.

Функції панелі керування:

• Управління продуктивністю вентиляторів в режимах Викл, Мінімальна, Середня або Максимальна.
• Ручне відкриття і закриття заслінки байпаса;
• Оповіщення про необхідність технічного обслуговування фільтрів за лічильником мотогодин;
• Індикація неполадок.

Установки можуть підключатися до ПК за допомогою кабелю USB. Після установки спеціального програмного забезпечення доступні такі функції:

• Оновлення програми установки;
• Роздільна настройка оборотів для режимів Викл, Мінімальна, Середня і Максимальна в межах від 0 до 100% для припливного і витяжного;
• Налаштування рівня вологості і оборотів, що досягаються при спрацьовуванні опционального датчика вологості HV2;
• Налаштування оборотів, що досягаються при спрацьовуванні опционального зовнішнього реле;
• Налаштування температури спрацьовування захисту від обмерзання;
• Налаштування таймера оповіщення про необхідність технічного обслуговування фільтрів;
• Контроль роботи таймера оповіщення про технічне обслуговування, рівня вологості, зовнішнього реле і байпаса;
• Відображення кодів помилки.

Сенсорна панель ПУ СЕНС 01 (A11)
Установки ВУТ 160 ПБ ЄС А11 і ВУТ 350 ПБ ЄС А11 комплектуються сенсорною панеллю управління з ЖК-екраном ПУ СЕНС 01.

Функції панелі керування:

• Включення і вимикання установки;
• Вибір продуктивності (Мінімальна-Середня-Максимальна) і роздільне регулювання оборотів припливного і витяжного в діапазоні від 0 до 100%;
• Ручне і автоматичне відкриття і закриття байпаса для вентиляції в літній час;
• Робота по таймеру і його настроювання;
• Налаштування графіка роботи на тиждень;
• Контроль спрацьовування зовнішніх заслінок;
• Індикація параметрів, настройка і підтримка заданої температури в приміщенні або температури припливного повітря;
• Контроль роботи згідно з показаннями опционального датчика вологості HV1 або датчика вологості, вбудованого в панель управління;
• Контроль рівня забруднення фільтрів за лічильником мотогодин;
• Вимкнення вентиляційної системи за сигналом від системи пожежної сигналізації;
• Можливість підключення охолоджувача.

монтаж
Установки призначені для стельового або настінного (патрубки вертикально) монтажу. Доступ для обслуговування і заміни фільтрів здійснюється з боку нижньої панелі.
