Припливно-витяжна установка Вентс ВУТ 350 ЕУ ЕС

опис

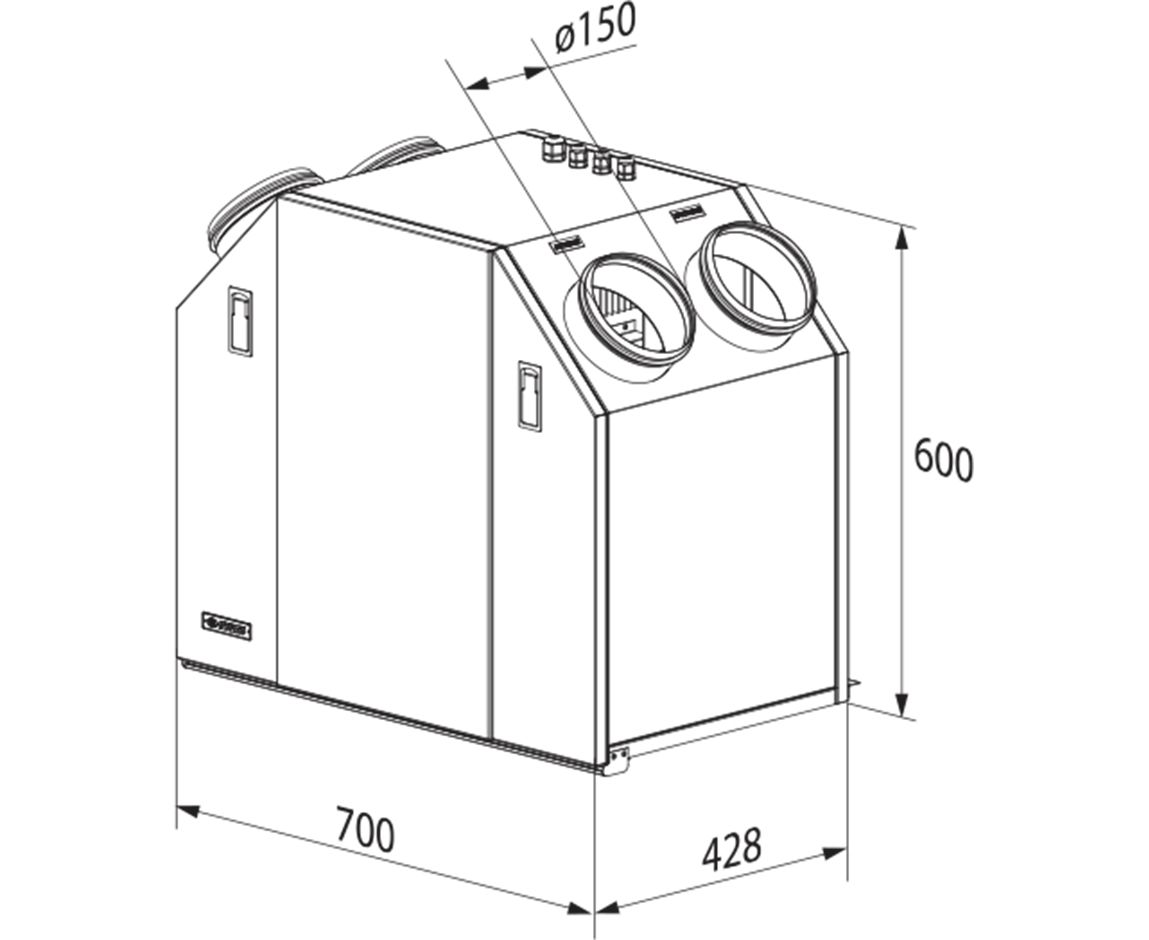

Настінні припливно-витяжні установки ВУТ 350 (Е) У ЄС є повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю завдяки високоефективному протиточному пластинчастому рекуператору. Для додаткового підігріву припливного повітря в установці ВУТ 350 ЕУ ЄС передбачений електронагрівач. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення, відрізняються дуже низьким рівнем шуму завдяки застосуванню ЄС моторів і рекуператорів з високим коефіцієнтом рекуперації. Призначені для з'єднання з повітроводами Ø150 мм.

модифікації
ВУТ 350 У ЄС - установка з виносним пультом управління;
ВУТ 350 ЕУ ЄС - установка з виносним пультом і з електричним нагрівачем.

корпус
Корпус виготовлений з пофарбованої сталі з внутрішньої тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.

Фільтр
Для фільтрації припливного і витяжного повітря в установці застосовуються два панельних фільтра зі ступенем очищення G4. Для очищення фільтрів досить промити їх під струменем води.

Вентилятори
Використовуються високоефективні електронно-комутовані (ЄС) мотори з зовнішнім ротором, обладнані робочим колесом з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЄС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).

рекуператор
В установках застосовується високоефективний пластинчастий рекуператор противоточного типу, виконаний з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

нагрівач
Установка ВУТ 350 ЕУ ЄС обладнана електричним нагрівачем, який догріває припливне повітря до комфортної температури в разі, якщо за допомогою рекуперації тепла ця температура не досягнута.

Управління та автоматика

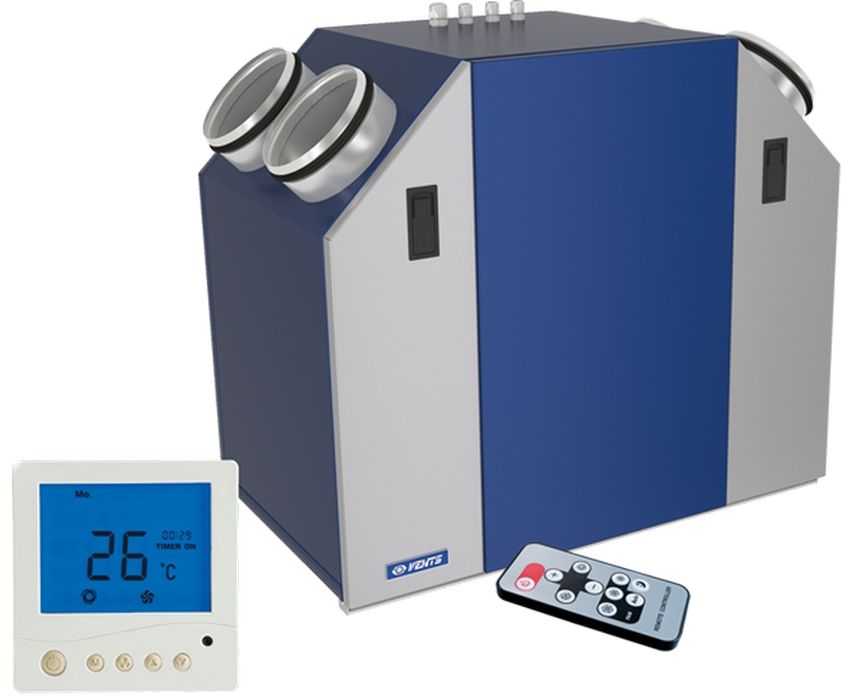

Установки укомплектовані вбудованою системою автоматики, багатофункціональної панеллю керування з рідкокристалічним дисплеєм і пультом дистанційного керування. У комплект поставки входить провід довжиною 10 м для з'єднання установки з панеллю керування.

Для запобігання обмерзання рекуператора застосовується активний захист від обмерзання:

В установці ВУТ 350 У ЄС по датчику температури відбувається зупинка припливного вентилятора, при цьому теплий витяжної повітря прогріває рекуператор. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.
В установці ВУТ 350 ЕУ ЄС при зниженні температури повітря в припливно каналі перед рекуператором нижче -7 ° С байпас періодично відкривається на 5 хвилин і припливне повітря проходить повз рекуператора по обвідному каналу.
При цьому тепле витяжне повітря прогріває рекуператор.

Функції управління та захисту

• Включення/вимикання установки.
• Вибір швидкості: 1-а, 2-а або 3-я швидкість.
• Налаштування швидкостей в діапазоні від 0 до 100%.
• Управління роботою установки по тижневому розкладу.
• Таймер для включення установки на 3-ю швидкість на певний відрізок часу.
• Можливість ручного відкриття заслінки байпаса.
• Включення/вимикання нагрівача (тільки для ВУТ 350 ЕУ ЄС).
• Налаштування температури припливного повітря (тільки для ВУТ 350 ЕУ ЄС).
• Активний захист електричного нагрівача від перегріву (тільки для ВУТ 350 ЕУ ЄС).
• Захист рекуператора від обмерзання.
• Індикатор наявності очищення фільтрів.
• Індикація несправностей.

монтаж
Установка призначена для настінного монтажу. Доступ для сервісного обслуговування та чищення фільтрів з боку передньої панелі.
