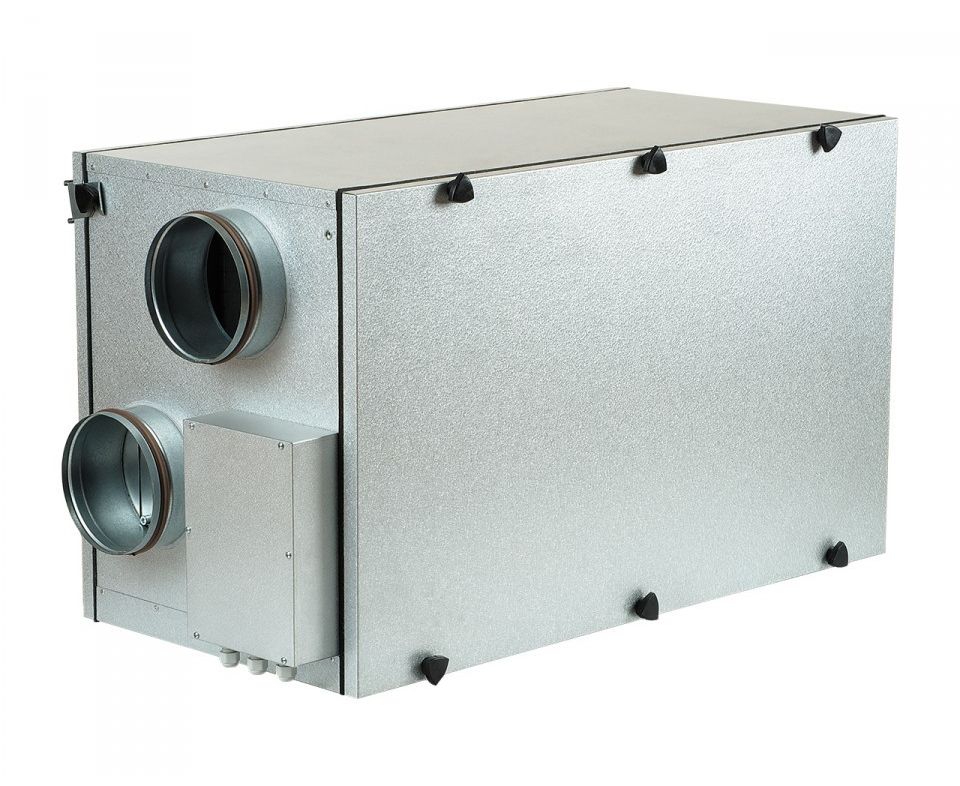

Приточно-вытяжная установка Вентс ВУТ 300-1 Г ЕС

Описание
Приточно-вытяжная установка ВУТ Г ЕС представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Применяется в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.

Корпус
Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных панельных фильтра со степенью очистки G4. Опционально может быть установлен приточный фильтр со степенью очистки F7.

Двигатель
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%). Установки ВУТ 300 Г ЕС и 400 Г ЕС оборудованы вентиляторами постоянного расхода с рабочими колесами с загнутыми вперед лопатками. Эти вентиляторы обеспечивают настроенный расход, даже если сопротивление вентиляционной системы изменяется в процессе работы, например при запылении фильтров. Установка ВУТ 800 Г ЕС оборудована вентиляторами с назад загнутыми лопатками.

Рекуператор
Рекуператор противотока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора, и теплый вытяжной воздух прогревает рекуператор. После исчезновения угрозы замерзания рекуператора включается приточный вентилятор, и установка возвращается в установленный режим работы.

Управление
Доступны два типа автоматики:

• Модификация ВУТ Г ЕС оборудована регулятором скорости А2 (Р-1/010). Управление установкой в данном случае осуществляется при помощи сигнала 0-10 В.
• Модификация ВУТ Г ЕС Комфо оборудована контроллером, панелью управления А6 с графическим дисплеем и беспроводным пультом управления.

Монтаж
Приточно-вытяжная установка крепится на стене при помощи кронштейна, монтируется на полу или подвешивается к потолку. Установку можно монтировать только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтров осуществляется со стороны сервисной панели, которая может быть установлена как с левой, так и с правой стороны по ходу приточного воздуха непосредственно при монтаже.
