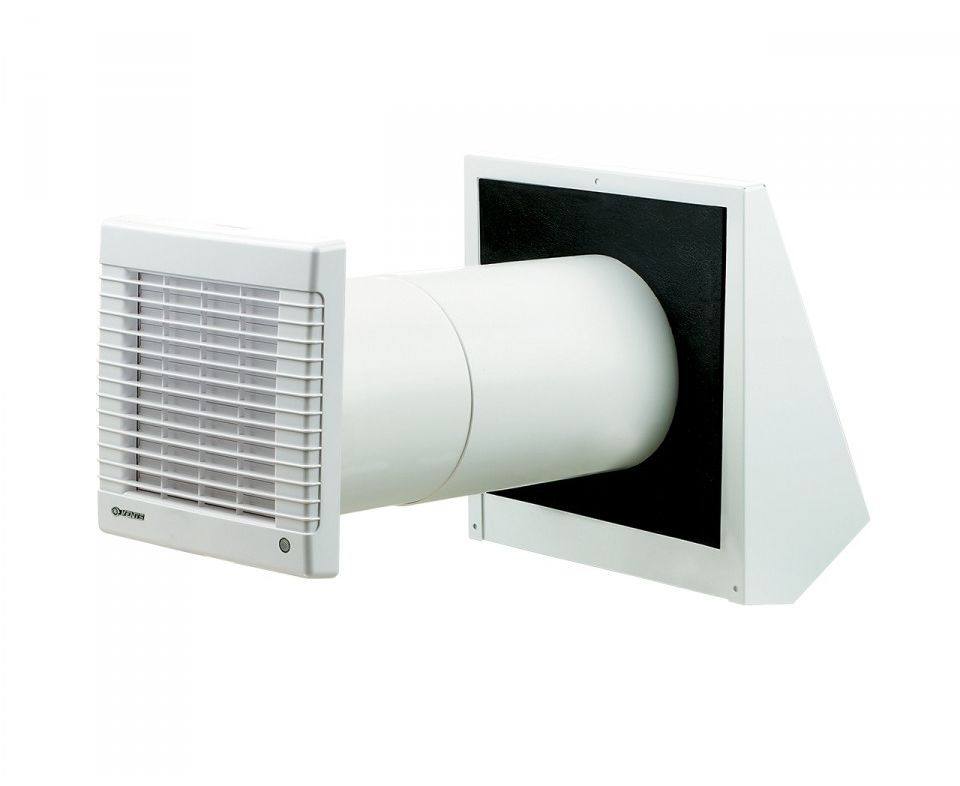

Рекуператор Вентс ТвинФреш РА-50-1

Проветриватель ТвинФреш РА-50-1 серии «Стандарт» – простое и эффективное решение для организации децентрализованной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях.

Особенности

• Эффективная приточно-вытяжная вентиляция отдельных помещений.
• Высокотехнологичный керамический аккумулятор энергии с эффективностью регенерации до 90 %.
• Реверсивный ЕС вентилятор с низким энергопотреблением от 2,8 до 4,8 Вт и безопасным напряжением питания 12 В.
• Интегрированная автоматика.
• Бесшумная работа (14-41 дБА).
• Простой монтаж и обслуживание.
• Очистка воздуха фильтрами с общей степенью очистки G3.
• Рассчитан на непрерывный режим работы.
• Не образует конденсат во время работы.

Серия ТвинФреш «Стандарт» представлена тремя моделями:

• ТвинФреш Р-50 с автоматическими жалюзи и круглым каналом для установки при реконструкции зданий;
• ТвинФреш С1-50 с автоматическими жалюзи;
• ТвинФреш С-60 без жалюзи с квадратным каналом для установки в строящихся зданиях.

Интегрированная система автоматики позволяет управлять скоростью и режимами работы проветривателей.

Управление осуществляется при помощи панели управления, которая может управлять неограниченным количеством установок.

Это позволяет объединить большое количество устройств в согласованную систему вентиляции с централизованным управлением.

Конструкция проветривателей ТвинФреш

Вентиляционная решетка

Современный дизайн вентиляционной решетки проветривателя позволяет гармонично вписать ее в любой интерьер помещений.

Проветриватели ТвинФреш РА-50-1 оборудованы автоматическими жалюзи.

Керамический аккумулятор энергии (регенератор)

Для утилизации тепловой энергии, содержащейся в вытяжном воздухе, с целью нагрева приточного воздуха применяется высокотехнологичный керамический аккумулятор энергии с эффективностью регенерации до 90%.

Уникальный регенеративный аккумулятор, благодаря своей ячеистой структуре, имеет большую площадь контакта с воздухом и обладает высокими теплопроводящими и накопительными свойствами.

Также керамический аккумулятор обработан специальным антибактериальным составом, который предотвращает развитие бактерий внутри регенератора.

Антибактериальные свойства состава сохраняются на протяжении 10 лет.

Снаружи регенератор оклеен теплоизоляционным материалом, который используется и как уплотнитель.

Телескопический канал

Квадратные телескопические каналы в проветривателях ТвинФреш выполнены из металла с полимерным покрытием и слоем изоляционного материала, круглые каналы изготовлены из ПВХ пластика.

Длину телескопов можно отрегулировать в соответствии с толщиной стены, что ускоряет и облегчает монтаж.

Воздушные фильтры

Очистка приточного и вытяжного воздуха осуществляется при помощи двух встроенных фильтров с общей степенью очистки G3.

Фильтры обеспечивают очистку свежего воздуха от пыли и насекомых и служат защитой элементов проветривателя от засорения.

Они также обработаны антибактериальным составом.

Для очистки фильтры достаточно пропылесосить или промыть водой, при этом антибактериальный состав не смывается.

Реверсивный ЕС вентилятор

Для нагнетания и вытяжки воздуха применяется реверсивный осевой вентилятор с ЕС мотором.

Благодаря применению ЕС технологий вентилятор отличается низким энергопотреблением.

Питание вентилятора осуществляется электрически безопасным напряжением 12 В.

Двигатель вентилятора оборудован встроенной тепловой защитой от перегрева и шариковыми подшипниками для длительного срока эксплуатации.

Наружный вентиляционный колпак

Наружный колпак имеет специальную конструкцию, которая отводит струю вытяжного воздуха и конденсат, образующийся внутри колпака, от стены дома.

Помимо этого наружный колпак предотвращает попадание воды и посторонних предметов в проветриватель.

Изнутри колпак покрыт слоем изоляционного материала, который поглощает уличный шум, проникающий в помещение сквозь проветриватель, и предотвращает образование конденсата внутри колпака.

Кабель питания

Проветриватель полностью готов к работе и не требует дополнительных электрических подключений. Просто вставьте вилку кабеля питания в розетку и наслаждайтесь свежим воздухом.

При необходимости скрытого подключения проводов или соединения нескольких проветривателей в сеть кабель питания с вилкой можно отсоединить.

Принцип работы проветривателей ТвинФреш

Проветриватель может работать в реверсивном режиме с регенерацией тепла и влаги или в режимах вытяжки или притока воздуха без нее.

I ЦИКЛ. Загрязненный теплый воздух вытягивается из помещения и, проходя через керамический аккумулятор энергии, постепенно нагревает его и увлажняет, отдавая до 90 % своего тепла. Через некоторое время, когда керамический аккумулятор нагрелся, проветриватель автоматически переключается в режим притока воздуха.

II ЦИКЛ. Свежий, но холодный воздух с улицы, проходя через керамический аккумулятор энергии, увлажняется и подогревается до комнатной температуры за счет накопленного в нем тепла. Когда аккумулятор остывает, вентилятор снова переключается в режим вытяжки воздуха и цикл повторяется. Переключение между режимами „приток воздуха“ или „вытяжка воздуха“ происходит каждые 70 секунд.

Управление и режимы работы ТвинФреш "Стандарт"

Система автоматики позволяет проветривателю работать в 4-х режимах:

• Режим проветривания (вытяжка или приток) на 1-ой скорости.
• Режим проветривания (вытяжка или приток) на 2-ой скорости.
• Режим реверсивной работы (регенерации) на 1-ой скорости.
• Режим реверсивной работы (регенерации) на 2-ой скорости.

Управление проветривателями осуществляется с помощью панели управления (КВР или КВС) или блока управления и питания (КВР-Т 12 (220/12) или КВС-Т 12 (220/12)).

Блоки управления и питания КВР-Т 12 (220/12) и КВС-Т 12 (220/12) мощностью 12 Вт входят в состав ТвинФреш РА-50, СА1-50 и СА-60 и объединяют в одном корпусе панель управления КВР или КВС и трансформатор ТРФ 220/12-12.

Трансформатор ТРФ 220/12-12 мощностью 12 Вт может питать до 4-х проветривателей.

Трансформатор ТРФ 220/12-40 мощностью 40 Вт может питать до 11-ти проветривателей.

К одному проветривателю ТвинФреш РА, укомплектованному блоком управления и питания,можно подсоединить три проветривателя ТвинФреш Р без применения дополнительных принадлежностей.

При необходимости объединить в сеть большое количество проветривателей можно применить одну панель управления КВР или КВС и несколько трансформаторов.

При создании системы вентиляции на базе ТвинФреш в каждой комнате устанав ливается по одному проветривателю.

В больших помещениях рекомендуется устанавливать два и более проветривателей.

ТвинФреш можно использовать как по от дельности, так и соединить их в единую вентиляционную сеть.

При использовании проветривателей по отдельности можно выбирать режим вентиляции для каждой отдельной комнаты в соответствии с индивидуальными требованиями.

ТвинФреш Стандарт нуждается в электрическом подключении блока управления и питания.

При соединении проветривателей в сеть их настройка осуществляется таким образом, чтобы часть работала на приток свежего воздуха, а часть – на вытяжку загрязненного отработанного воздуха из помещений на улицу.

Для обеспечения сбалансированной вентиляции рекомендуется использовать парное количество проветривателей.

При работе в реверсивном режиме с регенерацией тепла и влаги проветриватели ТвинФреш автоматически переключаются на работу в противоположный режим каждые 70 секунд, передавая через аккумулятор тепло и влагу вытяжного воздуха приточному воздуху зимой или прохладу летом.

Воздух перетекает между комнатами через дверные проемы и коридоры, обеспечивая таким образом необходимую циркуляцию воздуха по всему жилью.

Благодаря системе вентиляции с регенерацией энергии на базе проветривателей ТвинФреш затраты на отопление и кондициони рование помещений существенно снижаются.

Для организации максимально энергоэффективной вентиляции в доме рекомендуется установить интеллектуальные вентиляторы ВЕНТС iFan в кухне и санузле, которые осуществляют вытяжку воздуха автоматически по срабатыванию датчиков движения и влажности.
