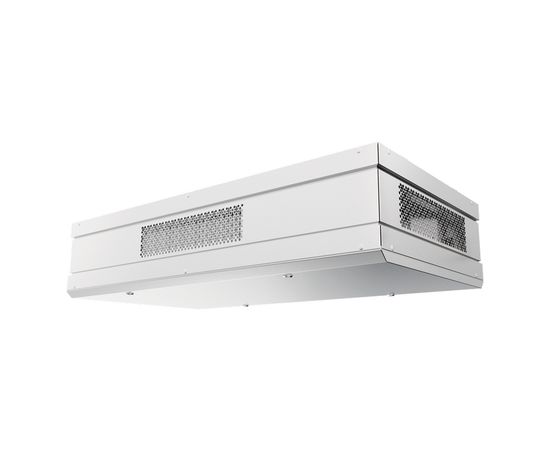

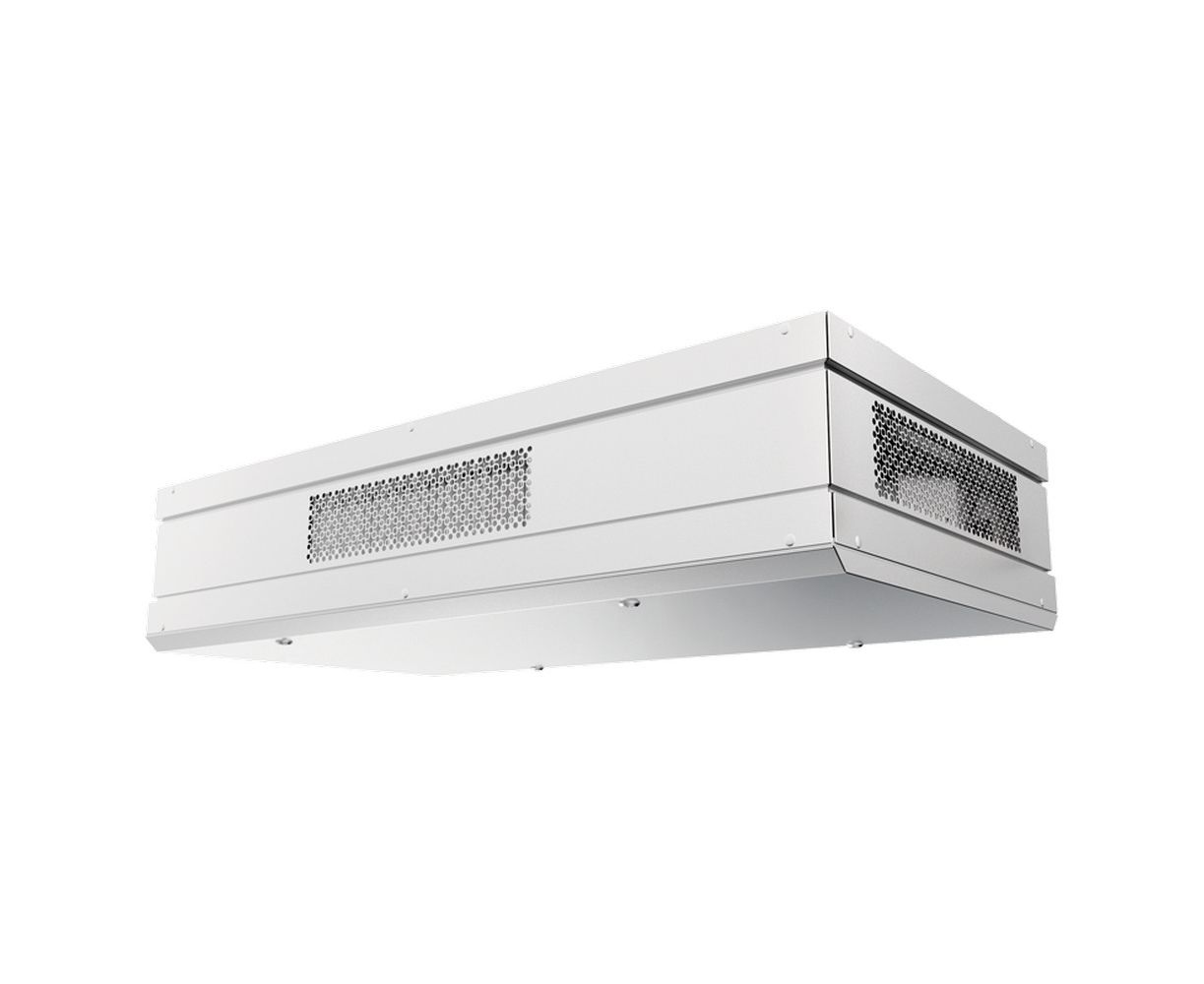

Рекуператор Вентс ДВУТ 300 ПБЭ ЕС

Описание

Установки ДВУТ ПБ ЕС предназначены для децентрализованной вентиляции школ, офисов и других социальных и коммерческих помещений.

Идеально подходят для организации простой и эффективной вентиляции в готовых и реконструируемых помещениях и не требует монтажа сети воздуховодов.

Особенности:

• Эффективная приточная и вытяжная вентиляция отдельных помещений.
• Доступны модификации с электрическим нагревателем преднагрева или догрева.
• ЕС-двигатели с низким энергопотреблением.
• Бесшумная работа (25-35 дБA).
• Очистка приточного воздуха с помощью двух встроенных фильтров G4 и F8, а также опциональных угольного и HEPA фильтров.
• Простой монтаж.
• Современный дизайн.

Конструкция

Корпус

Выполнен из высококачественной стали с полимерным покрытием и снабжен внутренней тепло- и звукоизоляцией из минеральной ваты толщиной от 40 до 80 мм.

Современный дизайн установки позволяет гармонично вписать ее в любой интерьер помещений.

Воздушные заслонки

Для предотвращения сквозняков при выключенной установке предусмотрены автоматические приточная и вытяжная воздушные заслонки.

Фильтрация воздуха

Очистка приточного воздуха осуществляется панельными фильтрами G4 и F8 (PM2.5 > 75 %). При повышенных требованиях к чистоте воздуха возможно установить угольный фильтр F8 и фильтр H11 (PM2.5 > 95 %) (приобретается отдельно). Очистка вытяжного воздуха осуществляется панельным фильтром G4.

Вентиляторы

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором, оборудованные рабочими колесами с загнутыми вперед лопатками. Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90 %).

Преднагрев

Установки ДВУТ ПБЭ ЕС оборудованы электрическим преднагревом для защиты рекуператора от обмерзания.

Байпас

Установки оборудованы байпасом, который открывается для летнего проветривания.

Рекуператор

Установка ДВУТ оборудована противоточным рекуператором, выполненным из полистирола или алюминия.

В холодный период года тепло вытяжного воздуха передается приточному воздуху, что снижает потери тепла за счет вентиляции. При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию.

В теплый период года установку можно использовать в летнем режиме байпаса (свежий приточный воздух подается непосредственно в помещение в обход рекуператора, не соприкасаясь с теплым вытяжным воздухом). В случае использования кондиционера вытяжной воздух охлаждает рекуператор, и свежий воздух подается той же температуры, что и кондиционированный воздух.

Принцип работы

Теплый загрязненный воздух из помещения проходит через фильтр и рекуператор и выбрасывается через стену на улицу с помощью вытяжного центробежного вентилятора. Тепло вытяжного воздуха передается рекуператору.

Поступающий с улицы холодный воздух проходит через фильтры и рекуператор и подается в помещение с помощью приточного центробежного вентилятора. Этот воздух нагревается в рекуператоре, обеспечивая подачу свежего воздуха в помещение, сохраняя комфортную температуру.

Управление и автоматика

Защита от обмерзания

Предусмотрено два типа защиты рекуператора от обмерзания в холодный период года.

В установках без электрического преднагрева по датчику температуры вытяжного воздуха происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператор. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.

В установках, оборудованных электрическим преднагревом, приточный воздух нагревается перед входом в рекуператор, предотвращая его обмерзание. При этом обеспечивается непрерывный сбалансированный воздухообмен.

Управление

Установки имеют выносную панель управления.

Доступны два типа панелей управления: А17, А18
