Паспортизация систем вентиляции в Украине

По окончанию монтажных и пуско-наладочных работ систем вентиляции воздуха в соответствие с ДСТУ-Н Б В.2.5-73:2013 (аналог СНиП 3.05.01-85) в обязательном порядке должна производиться паспортизация системы вентиляции.

Зачем нужен паспорт на вентиляцию

Паспорт на вентиляцию – это официальный юридический документ, подтверждающий безопасность введения в эксплуатацию приточной, вытяжной или приточно-вытяжной вентиляции. Выдача паспорта свидетельствует о том, что проектирование, установка и пусконаладка вентиляции выполнены в соответствие с нормами СанПиН и утвержденной проектной документации.

Паспорт вентиляционной системы дает законное право руководителю предприятия на эксплуатацию приточно-вытяжной вентиляции. В нем зафиксированы основные нормативные значения и их отклонения в соответствие с требованиями или предписаниями СЭС и архитектурно-строительной инспекции.

Паспорт является весомым аргументом в спорных моментах с инспектором СЭС, который отвечает за организацию здорового микроклимата в производственном цехе, складе, стоматологической клинике, детском садике, супермаркете или другом общественном месте.

Какая информация указывается в паспорте

В техпаспорте указывается вся информация об исполнителе работ, месторасположении объекта и состоянии вентиляционного оборудования:

• юридическое название компании, проводившая паспортизацию (исполнитель работ);
• наименование и полный адрес объекта, где установлена приточно-вытяжная вентиляция;
• предназначение помещения и технические характеристики основного оборудования (вентиляторы, калориферы, фильтра, охладительные контуры и т.д.);

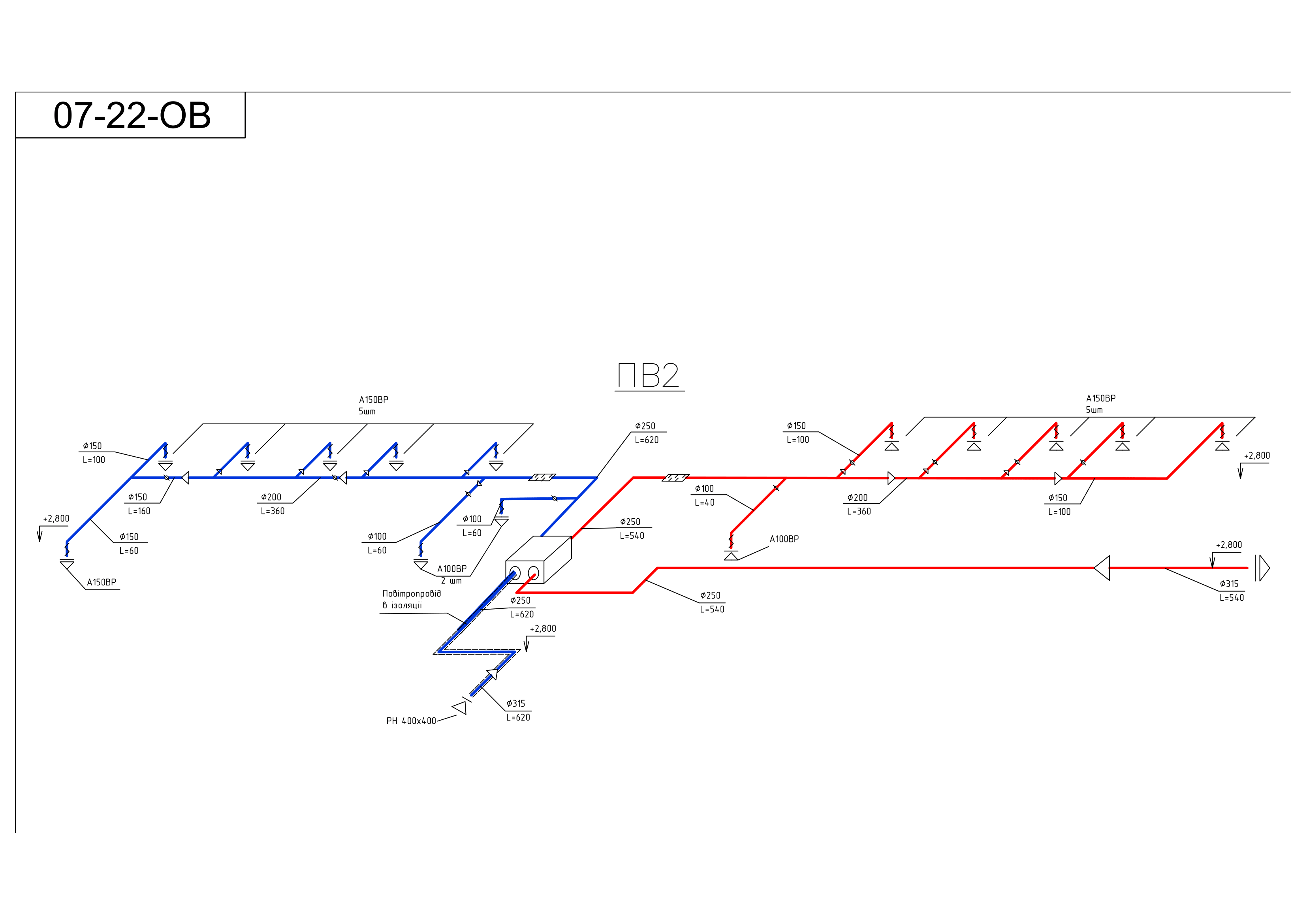

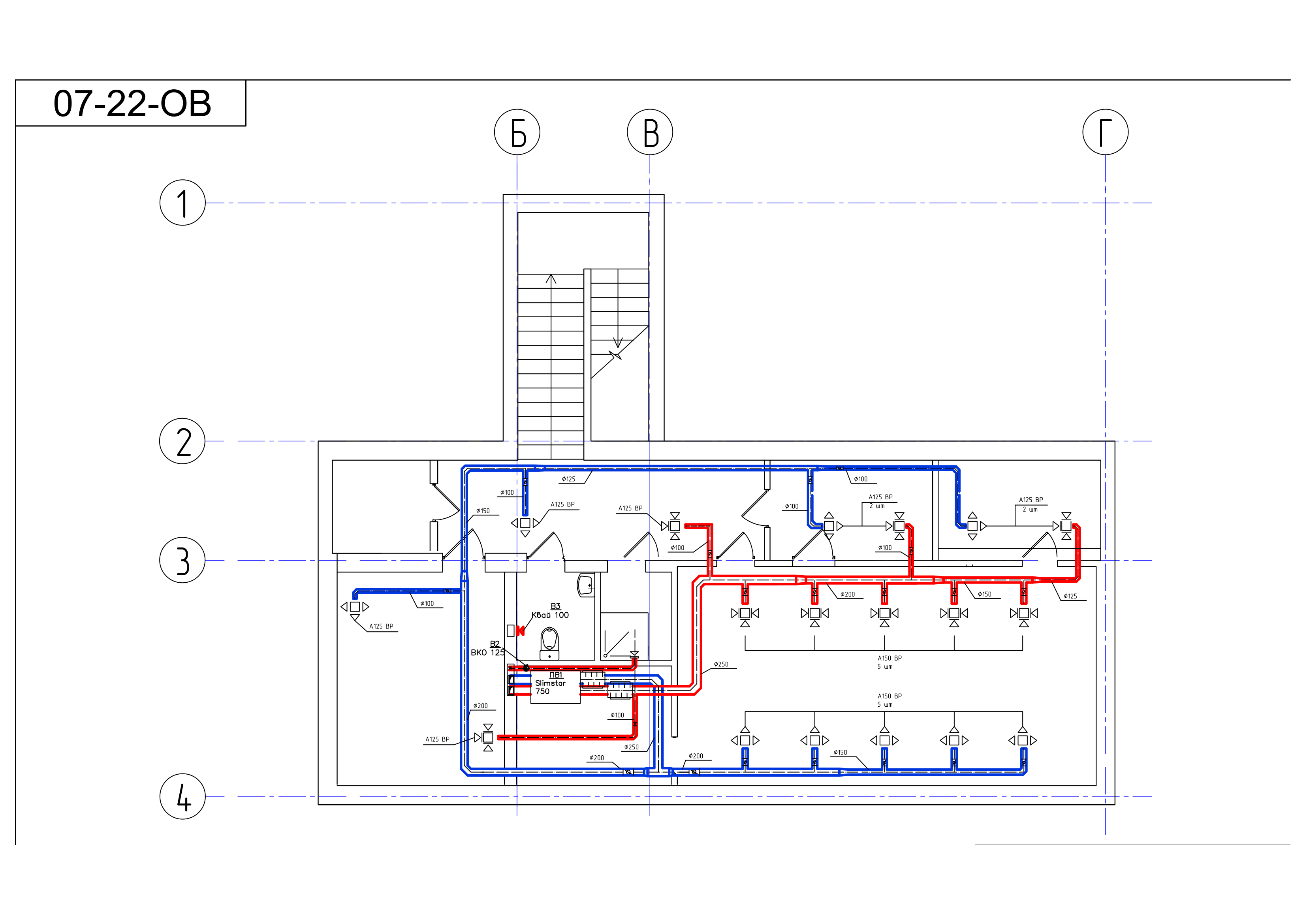

• технико-экономическая и графическая часть (таблицы и обозначения точек испытаний, , схемы расположения воздуховодов);
• заключительная часть (выводы проектантов и наладчиков с указанием должности, ФИО и подписью ответственных лиц).

Лицом, ответственным за исправное техническое состояние системы вентиляции, вносятся результаты аэродинамических испытаний и отметки о прохождении периодического ТО и чистки оборудования. Также в паспорт вносится соответствующая информация при реконструкции, модернизации оборудования, перепланировке помещений.

Первое, что требует в случае проверки санитарно-эпидемиологическая служба – это паспорт вентиляции. Документ является основанием для регистрации и законной эксплуатации вентиляционного оборудования, которое обеспечивает необходимые санитарно-гигиенические параметры воздуха на эксплуатируемом объекте. Сегодня очень часто инспекторы Государственной Санитарно-Эпидемиологической Службы во время проверок выявляют отсутствие паспорта на вентустановку, из-за чего к директорам предприятий предъявляются штрафные санкции. И что удивительно, не каждый директор организации знает, что на каждую вентиляционную установку должен быть отдельный паспорт.

Важно! Организация, выполняющая комплексные аэродинамические испытания системы вентиляции, должна быть лицензирована и иметь в штате сертифицированных инженеров, прошедший поверку анемометр или договор с фирмой, которая будет производить измерения.

Этапы паспортизации вентсистемы

Выводы экспертов относительно годности системы вентиляции к эксплуатации основываются на результатах проверки соответствия вентиляционной установки нормативным значениям. Результаты выполненных мероприятий и являются базисом для выдачи паспорта. Также, по итогам выполненных измерений сотрудниками проверяющего органа может быть выдано предписание по улучшению работоспособности функционирования системы притока и оттока отработанного воздуха.

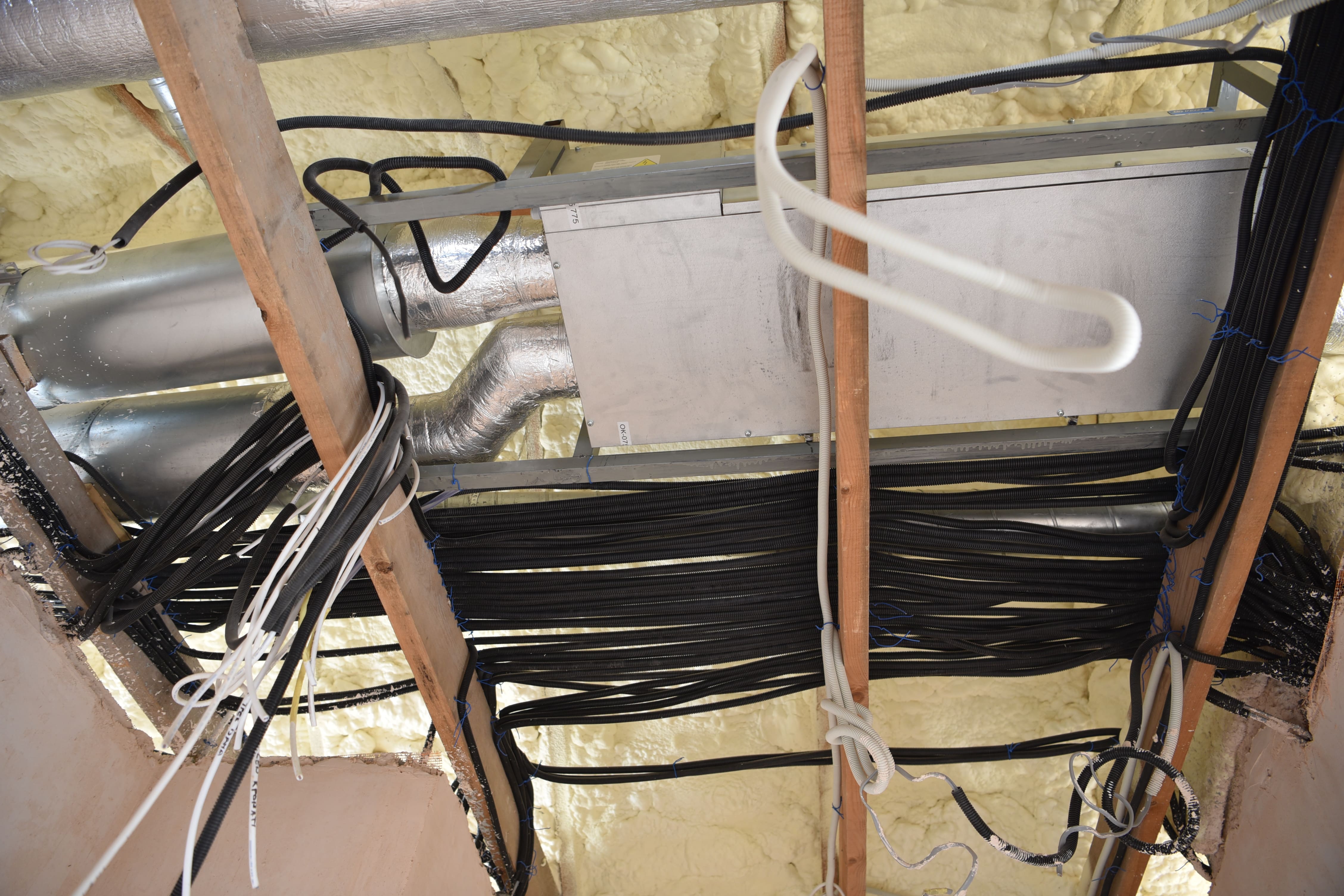

Осмотр вентустановок заключается в визуальном исследовании видимого вентиляционного оборудования. Как правило, что с помощью визуального осмотра определить отклонения и узкие места в работе устрйоств  не предоставляется возможным, поэтому для более предметного исследования применяются специальные приборы и инструменты (термометры, анемометры, тахометры и прочее).

Для владельца помещения паспортизация вентиляционных установок нужна для предъявления сотрудникам инспекции СЭС с целью проверки наличия самого паспорта и соответствия технических параметров вентиляционной системы, заявленных в документе. С этой целью специалисты проводят аэродинамические испытания вентиляторов в системе вытяжки и притока воздуха.

Дополнением к техпаспорту служат проверочные акты и протоколы заключений выполненных испытаний. В паспорте отображаются любые изменения в процессе эксплуатации вентиляционной установки. В нем также фиксируется техническое состояние и фиксируются отметки о выполнении периодического ТО (1 раз в год) с описанием подробно выполненных работ и наблюдений. Полная картина состояния вентустановки является залогом эффективной эксплуатации, продолжительной и безотказного функционирования всей вентиляционной системы, а также создания благоприятных климатических условий для комфортной работы персонала и технических устройств.

Паспортизация систем вентиляции проводится перед запуском в работу нового или модернизированного оборудования вентиляции и кондиционирования. Исследование работы устройств вентсистемы производится за счет аэродинамики. По результатам замеров специалисты заполняют паспорт вентустановки. Еще одним этапом паспортизации является комплексный анализ воздуха в помещении, где установлено оборудование. Измеряется температура, влажность, подвижность воздуха. Проводится лабораторное исследование состава воздушных масс.

Паспортизацию необходимо проводить для любого типа вентиляции: В - вытяжной, П-приточной, ПВ - приточно-вытяжной. Паспорт выдается после выполнения установки (ремонта, модернизации) и пусконаладки. Помните, что эксплуатация системы вентиляции без паспорта рано или поздно столкнет вас с проблемой в виде штрафа от государственных контролирующих органов.

Зачем нужен акт эффективности

Чтобы получить разрешение на использование коммерческого или производственного помещения, одного паспорта для инспекции СЭС может быть недостаточно, чтоб удостовериться, что технические условия выполняются и соответствуют требованиям действующих законодательных актов. Чтобы обосновать соответствие проектных и фактических параметров системы вентиляции, владельцу помещения нужно организовать испытание вентиляционной системы. Так, например, в рентгенологическом кабинете воздухообмен должен быть, как минимум, трехразовый. То есть, если общая площадь кабинета составляет, например, 18 квадратов, а высота потолка 3 метра, то одноразовый воздухообмен будет равняться 18 х 3 = 54 м³, а трехразовый, соответственно 54 х 3 = 162 м³ (по нормам).

При проведении испытаний проверяется приток и тяга воздуха, осматривается техническое состояние оборудования, сопоставляются санитарные нормы в помещении при данных параметрах воздухообмена.

Паспортизация от компании «Мастерклимат»

В соответствие с требованиями ДБН В.2..-10-2001 Украины, паспортизация вентиляции
может производиться компанией, которая выполняла монтаж приточно-вытяжных установок. Таким образом, заказывая у компании «Мастер Климат» монтаж вентсистемы, вы можете поручить проведение паспортизации, чтобы не искать второго подрядчика. Это сэкономит время и деньги, ведь цены на наши услуги самые низкие в Черкассах, Киеве и других городах Украины. Мы строго соблюдаем методики испытаний и осмотра оборудования, имеем необходимый инструмент для проведения аэродинамического анализа вентсистем.

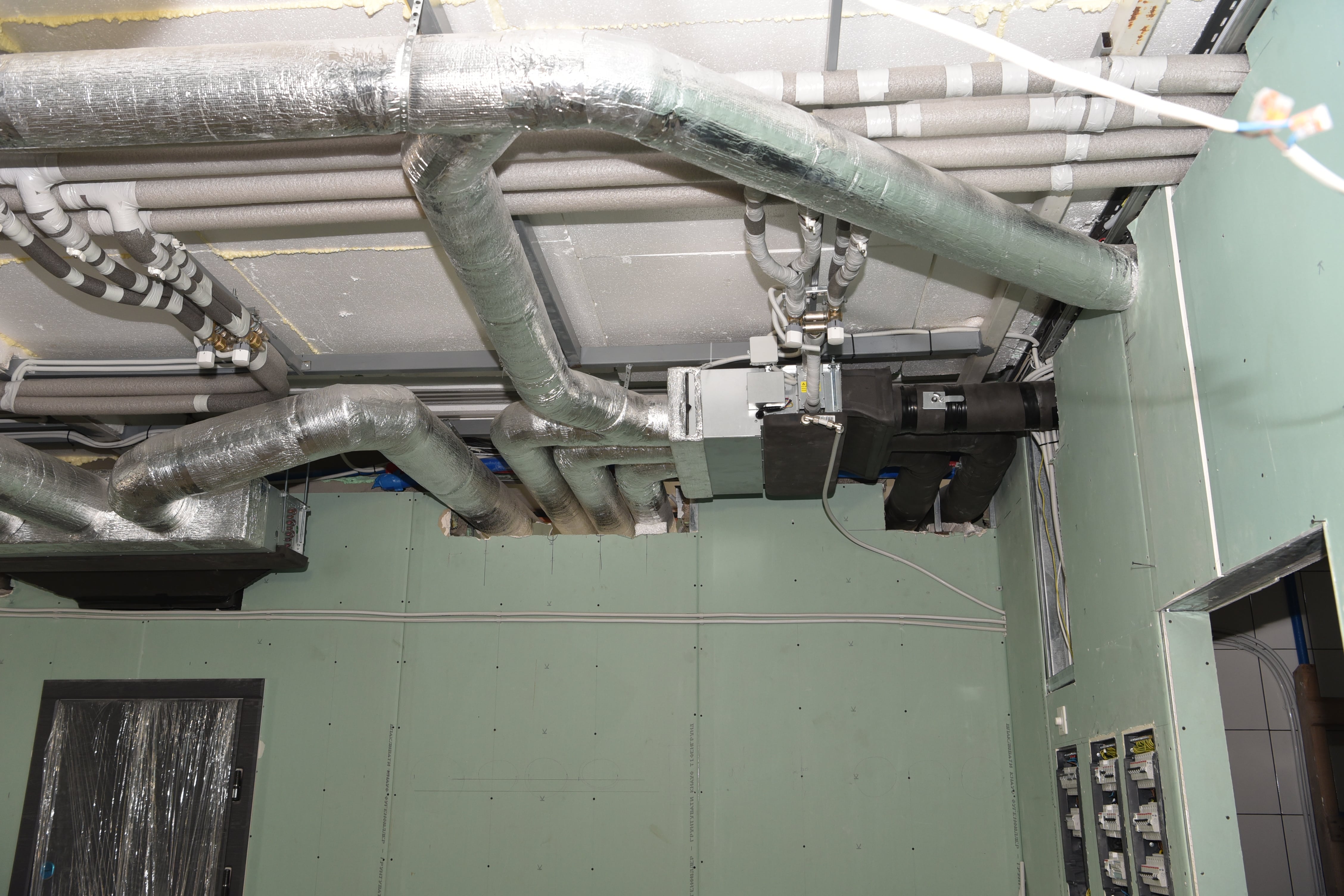

На начальном этапе эксперты визуально осматривают доступные к осмотру части вентиляции, сопоставляют смонтированные приборы с утвержденной проектной схемой, проверяют их состояние, испытывают. Во время исследований всплывают все проблемные узкие места в работе системы вентиляции, которые вносятся в дефектный акт. Далее разрабатываются мероприятия по устранению неполадок в работе вентсистемы, выявленных в ходе проверочных работ.

После устранения всех замечаний, наши инженеры проводят контрольные испытания и берут соответствующие анализы. При позитивном решении составляется паспорт, куда вносится вся информация по итогам проведенной проверки.

Если вашей организации нужна паспортизация, доверьте этот вопрос экспертам компании «Климат Контроль». Для выполнения процедуры паспортизации вентиляционных установок мы имеем аккредитацию, поверенные сертифицированные приборы и инструменты

Как показывает практика по паспортизации ПВУ на различных объектах нашими специалистами: более 75% проверяемых установок не соответствуют проектным значениям. Кроме того замечен удивительный факт: чем дороже стоит оборудование и чем сложнее вентиляционная система, тем существеннее отклонения между фактическими и проектными параметрами.

Изучив документацию таких вентсистем, проведя все испытания и анализы, мы пришли к выводу, что причинами большого отклонения фактических и проектных значений чаще всего бывают:

• несоответствие размеров вентканалов, воздуховодов и других составляющих частей;
• допускается брак при проведении ремонтных или монтажных работ вентиляции;
• несоответствие технических параметров установленного оборудования с проектными расчетами;
• запуск и пусконаладку выполняют малокомпетентные люди (формальный подход к проверке);
• допущенные ошибки при проектировании системы вентиляции и охлаждения на этапе просчетов;
• составные элементы и узлы не соответствуют техническим условиям или не готовы к эксплуатации на полную эффективность;
• нарушение эксплуатации смонтированных новых и после ремонта устройств системы вентиляции.

Последствия формального или некачественного подхода к обслуживанию вентиляционного оборудования – это финансовые потери на первом монтаже системы вентиляции, эксплуатационные энергозатраты, которые не обеспечивают необходимую эффективность или полностью не выполняют свои прямые функции.

Чтобы не допустить к работе низкоэффективных систем и нужно заказать независимую паспортизацию вентустановок. Тщательная проверка и паспортизация функционирующих вентиляционных систем позволит уменьшить эксплуатационные расходы и улучшить их работоспособность.

Нужен просчет цены на паспортизацию вашей установки? Свяжитесь с нашим консультантом удобным для себя способом и предоставьте необходимую информацию для более точного просчета стоимости работ. Также по телефону вы сможете заказать бесплатный выезд специалиста на Ваш объект.

От себя гарантируем ответственный подход, приятные цены и оперативное решение поставленной задачи.

В паспорт вентиляционной системы записаны все показатели, этот документ легализует дыхательную систему вашего здания)
